Milyen elemek szükségesek egy kétoldali falzsalu rendszer összeállításához?
Teljes körű szakmai útmutató építkezőknek
Az építkezések egyik legfontosabb alapja a megbízható zsalurendszer, amely biztosítja a pontos és tartós betonfelületek kialakítását. A falzsaluzat használata elengedhetetlen, ha minőségi és költséghatékony kivitelezés a cél. A rendszer alapját olyan kulcselemek adják, mint a zsalutábla (más néven dokatábla vagy zsaluhéj), a masszív U profilok, a kampós U profil toldók vagy az állítható fallemezek. Ezek a zsaluelemek együtt gondoskodnak a gyors szerelhetőségről, a nagy teherbírásról és a pontos illeszkedésről. Cikkünkben bemutatjuk, miért érdemes ezeket az elemeket tudatosan választani, ha hosszú távon is stabil és biztonságos szerkezetet szeretnénk.

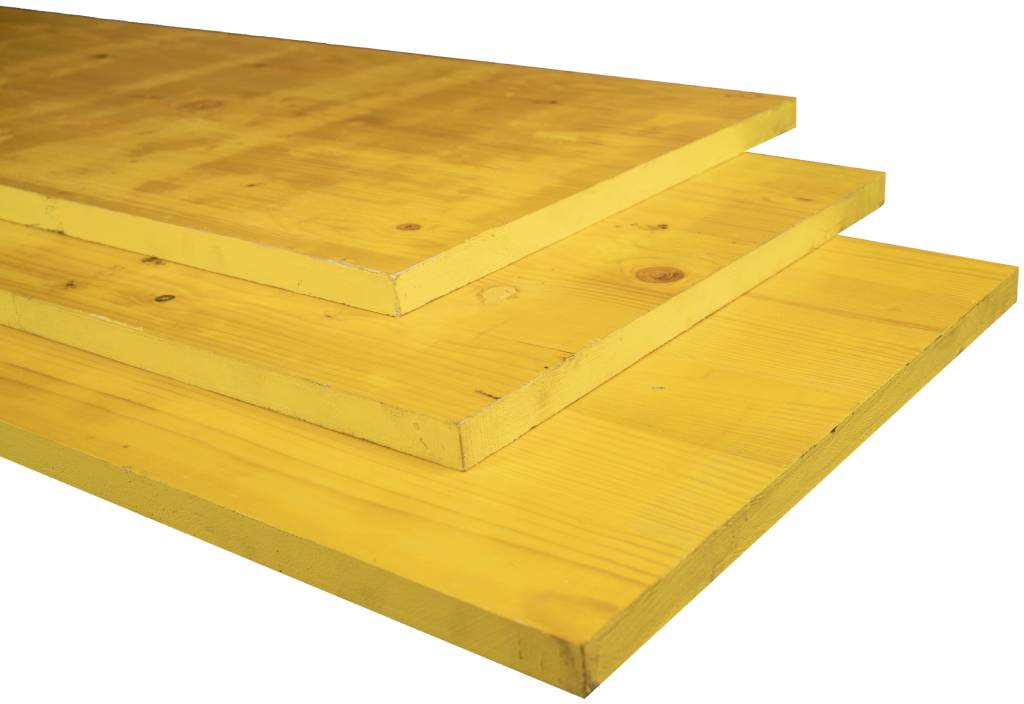

1.) Zsaluhéj
A zsalutábla – más néven dokatábla vagy zsaluhéj – az egyik legfontosabb eleme a zsalurendszereknek. Ezek a speciális, több rétegből ragasztott fa- vagy kompozit táblák közvetlenül érintkeznek a friss betonnal, és kialakítják annak végső felületét. A zsalutábla fő előnye a nagy teherbírás, a méretpontosság és a többszöri felhasználhatóság. A jó minőségű dokatáblák ellenállnak a nedvességnek és a mechanikai igénybevételnek, így hosszú élettartamú, költséghatékony megoldást nyújtanak fal-, födém- vagy pillérzsaluzatok készítésénél.
Fontos tudnivalók:
- Kétoldali falzsaluzáshoz 21 és 27 mm vastag zsaluhéj is használható különböző hosszúságokban (150-200-250-300 cm).
- A zsalutáblákat vízszintesen, élére állítva használjuk a rendszerben
- A zsalutábla vastagsága határozza meg, hogy milyen sűrűn kell elhelyezni az U profilokat a megfelelő stabilitás érdekében!

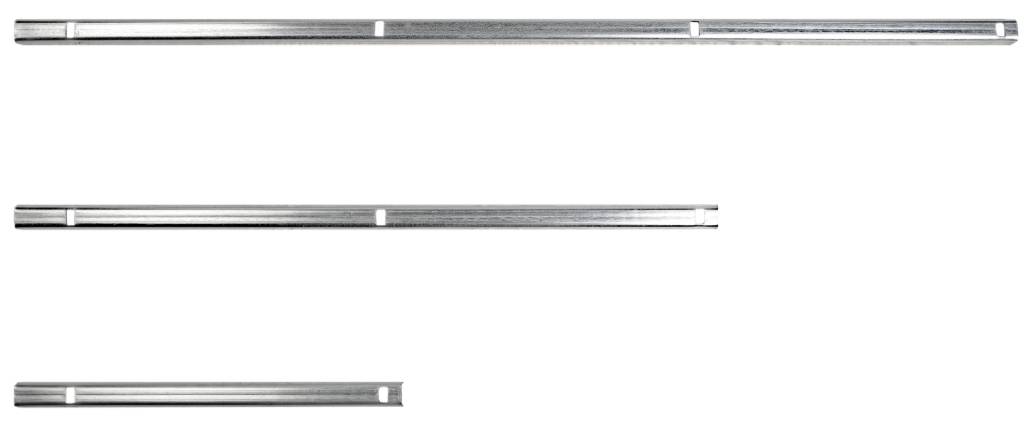

2.) „U" Profilok
A U profil a falzsalu rendszerek egyik alapvető acél kiegészítő eleme, amely a zsalutáblák (dokatáblák, zsaluhéjak) megtámasztására és rögzítésére szolgál. Feladata, hogy a táblákat szilárdan összefogja, így biztosítva a rendszer stabilitását és a betonozás közbeni pontos geometriát. A galvanizált acélból készült U profil nagy teherbírást, hosszú élettartamot és többszöri felhasználhatóságot kínál. Egyszerűen szerelhető, ékekkel rögzíthető, és kulcsszerepet játszik a falzsaluzat gyors, biztonságos felépítésében.
U profilok (kompatibilisek a 21 és 27 mm-es zsaluhéj vastagsággal):
Többlyukú multiprofil (sűrűbb lyuktávolság biztosítja az egyedi zsalumagasságot)
U PROFILOK FUNKCIÓ SZERINT
Indító (kezdő) profil:
A zsaluzat építésekor először egymással szemben 10 cm magas kezdő deszkákat helyezünk el. Ezek megtámasztására szolgál az indító profil túllógása!
Indító profil méretek:
- Galvanizált U profil 63 cm
- Galvanizált U profil 113 cm
- Galvanizált U profil 163 cm
Toldó profil:
A galvanizált U profilok, melyek az indító profilok toldására szolgálnak, egymás fölé helyezzük folytatólagosan és ék segítségével fixáljuk őket
Toldó profil méretek:
- Galv. U profil 50 cm
- Galv. U profil 100 cm
- Galv. U profil 150 cm

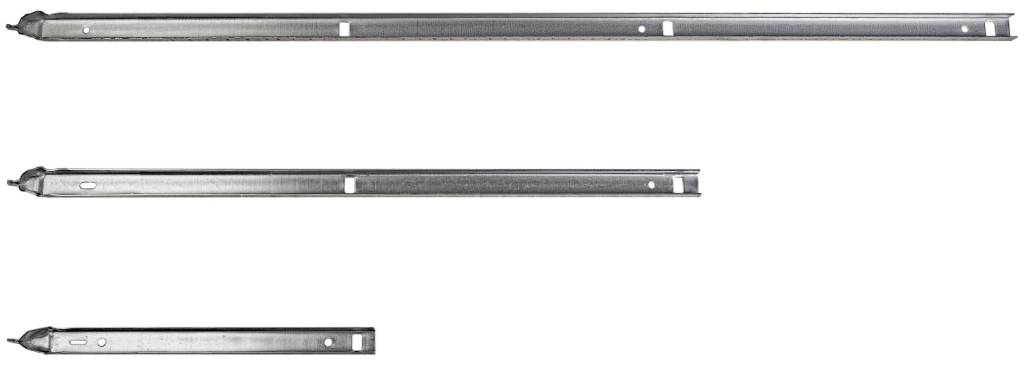

Kampós (toldó) U profil:
A kampós (toldó) U profil ugyanazt a szerepet tölti be, mint a hagyományos U profil a falzsalu rendszerekben: a zsalutáblák összefogását és stabil rögzítését biztosítja. A különbség a kampós vég kialakításában van, amelyet az alatta lévő profilban elhelyezett lemez távtartóba akasztunk. Ez a megoldás egyszerűsíti a szerelést, mert nincs szükség ék használatára. Masszív, galvanizált acélból készül, így erős, tartós és többször felhasználható elem a falzsaluzatok kivitelezésénél.
A kampós végét akasztjuk bele az alatta lévő profilba elhelyezett lemez távtartóba. Ennek használatakor ékre nincs szükség a rögzítéshez.
Kampós toldó profil méretek:
- Galv. kampós U profil 50 cm
- Galv. kampós U profil 100 cm
- Galv. kampós U profil 150 cm
Melyik az indító és melyik a toldó U profil?
Az indító és toldó elemeket legegyszerűbben úgy tudjuk megkülönböztetni, hogy az indító elemek mérete 3-ra végződik. A falzsalu indításához használatos indítólemezek (deszkák) közvetlenül a talajra kerülnek. Erre helyezzük el az első lemez távtartót és a hozzá tartozó éket, amely rögzíti a következő táblát is. Az indító profil így rátakar az indító elemre is, amely azt stabillá teszi.
Ebből adódik, hogy az indító profilok mérete 13 cm-rel hosszabb mint a toldóké.
A toldó profilok méretüket tekintve pontosan kiadják az 50 cm zsaluhéj szélességét, amelyet közrefog. Ezekből létezik „U" végű és kampós is.

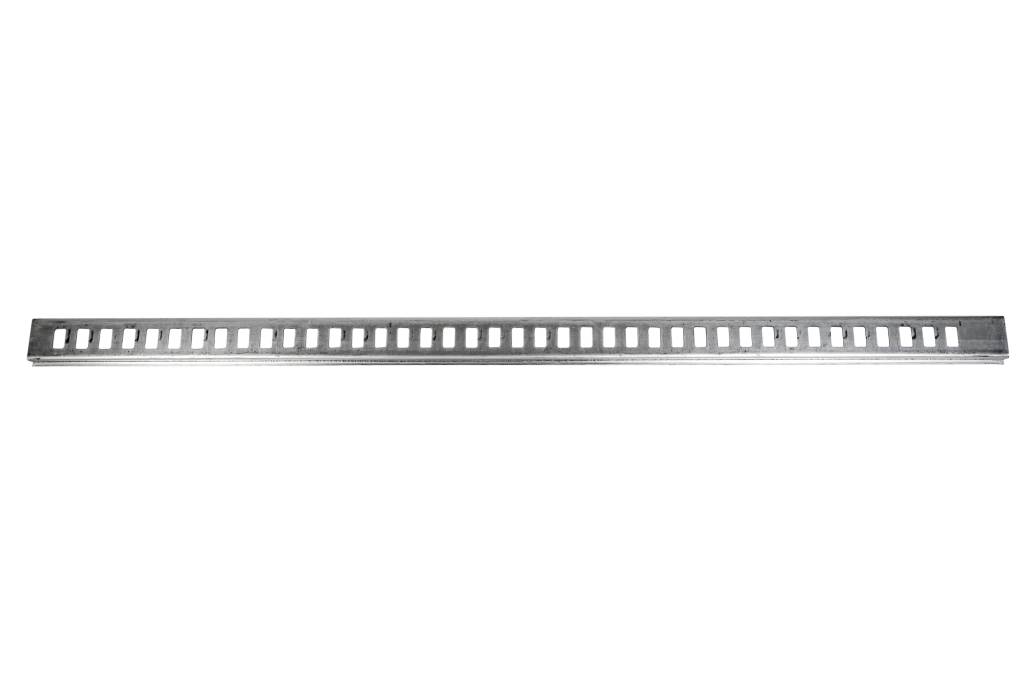

TÖBBLYUKÚ PROFIL FUNKCIÓJA
Két egymásba csúsztatható „U" alakú profilból áll így egyedi zsalumagasságokhoz alkalmazható.
- C-Profil (6 cm széles): 6/120 cm és 6/165 cm
- Omega profil (8 cm széles): 8/120 cm és 8/165 cm
A két profilt egymásba csúsztatjuk, ami felkerül a zsaluhéjra függőlegesen és egészen addig toljuk, ahol a két zsaluhéj találkozik egymással.
Betonban maradó távtartót használunk hozzá, aminek a végét átdugjuk a profion és ékes szorítással rögzítjük a táblához.
Mindkét megoldás stabil és biztonságos.

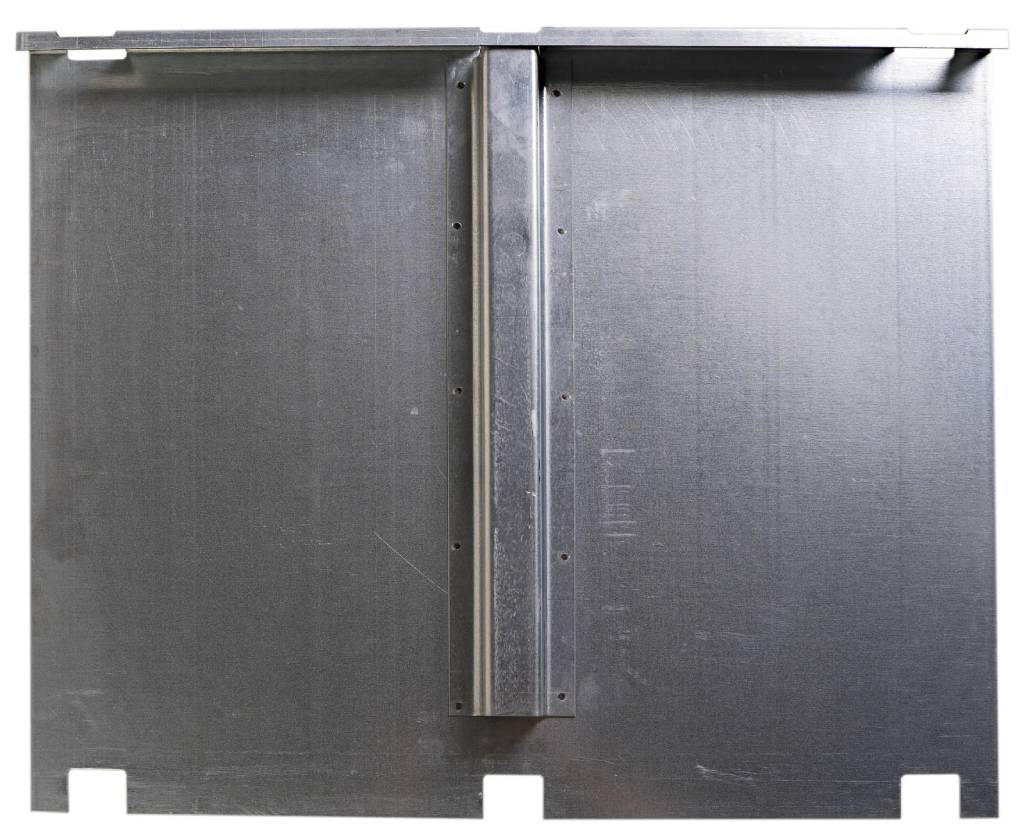

3.) Állítható fallemez
Hosszanti toldásnál, a zsalutábla darabolása helyett jobb megoldást jelent az állítható fallemez használata.
Két zsaluhéj közé helyezzük, melynek peremébe pontosan illeszkedik a zsalutábla és a toldani kívánt szélességre húzzuk, de maximum 45 cm-ig.
Fontos: A fallemez peremszélessége 27 mm, így kizárólag a 27 mm zsaluhéj vastagsággal használható.

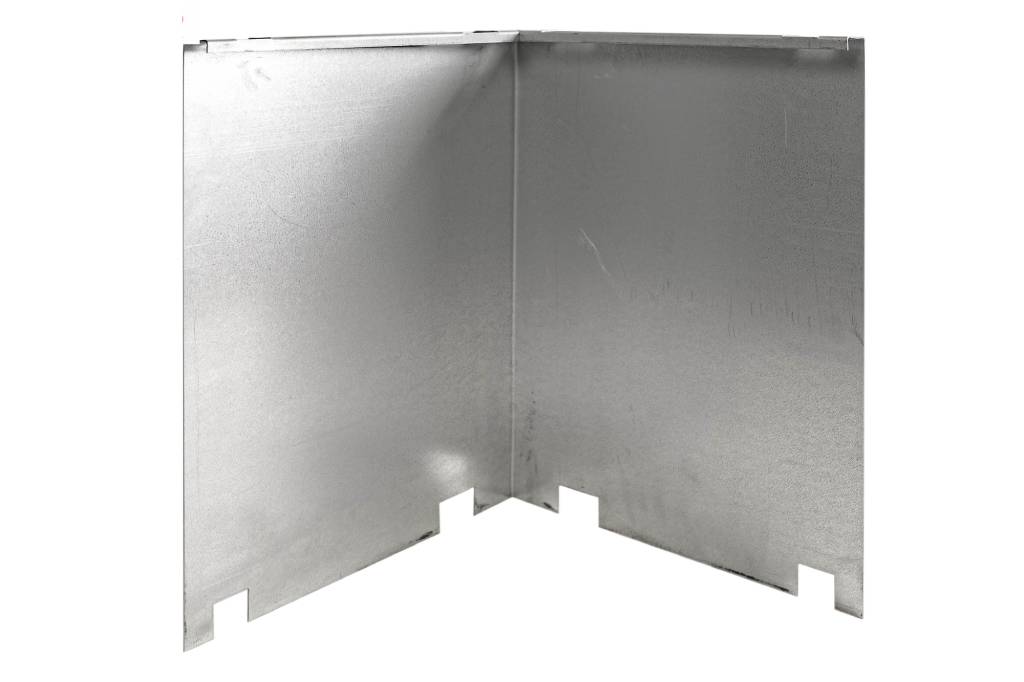

4.) Állítható saroklemez
Belső sarkok kialakítása esetén használjuk ezzel biztosítva a pontos méret kialakítását a táblák vágása nélkül (pl.: akna belső zsaluzata)
Toldási szélessége: 0 – 40 cm
Fontos: A saroklemez peremszélessége 27 mm, így kizárólag a 27 mm zsaluhéj vastagsággal használható.

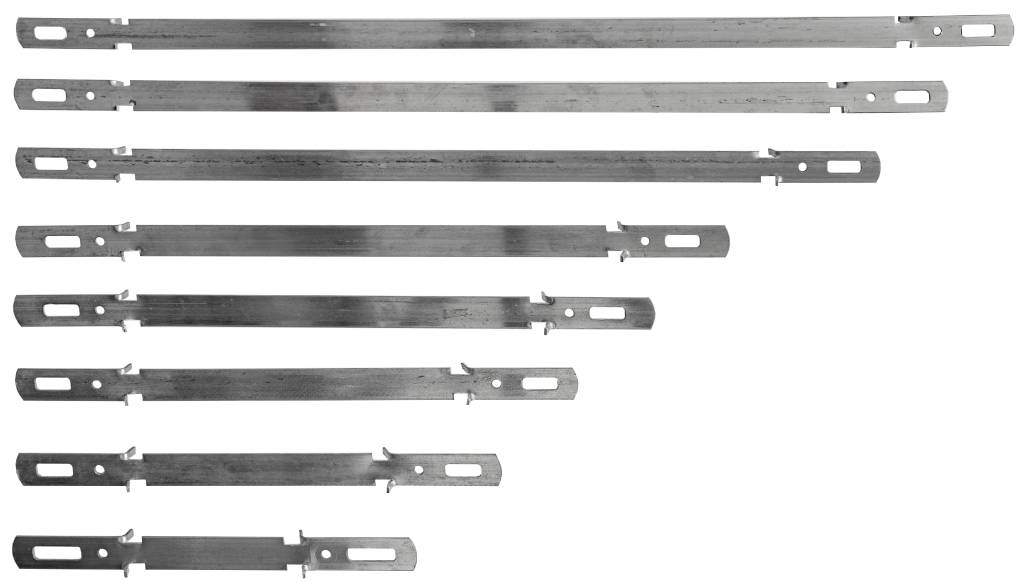

5.) Acéllemez távtartók
A kétoldali falzsaluzathoz egyedi kialakítású lemez távtartókat használunk.
A távtartók típus szerint:
- „A" típus 27 mm vastagságú zsaluhéjjal
- „B" típus 21 mm vastagságú zsaluhéjjal
A lemeztávtartó zsaluzat 40kN/m2 frissbeton nyomásra lett tervezve.
Méret szerint 10 cm-től 100 cm-ig terjedő hosszban elérhető, 5 cm-es ugrásokkal.
Stabil szerkezetet biztosít.
6.) Sarok acéllemez távtartók
A saroklemez rögzítéséhez, a speciálisan kialakított sarok U profilt és sarok acéllemez távtartót használjuk.
7.) Ék
A lemez távtartókba helyezve az U profilokat rögzíti a zsaluhéjhoz.
Hossza: 12,5 cm

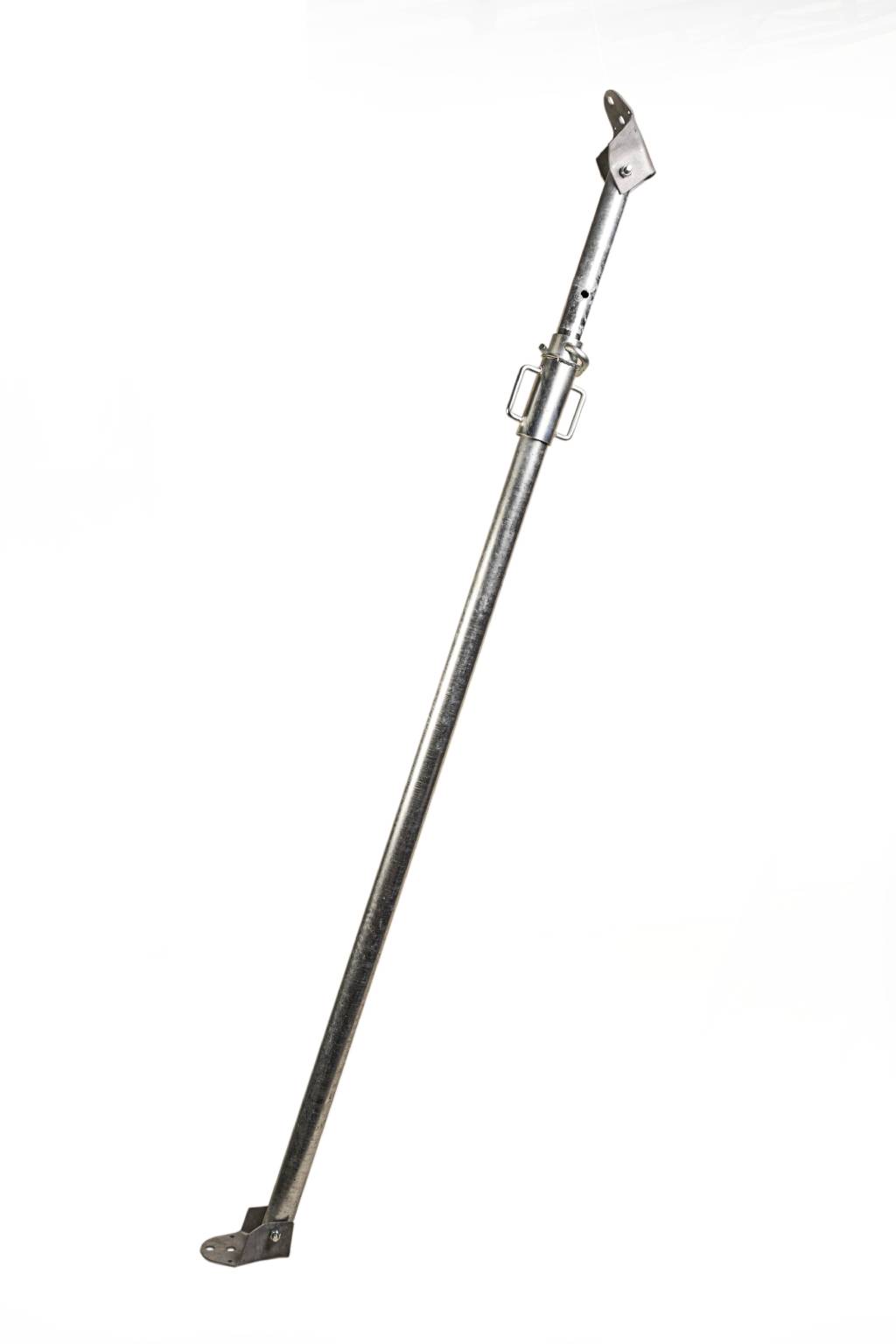

8.) Ferdetámasz
A zsaluzat oldalirányú megtámasztására szolgál.
A ferdetámaszok elhelyezésének távolsága függ a zsaluzat magasságától és a falvastagságtól egyaránt.
Különböző méretekben elérhető.
Mindkét vége csuklós pántban végződik.
Összefoglalás
A jól megválasztott zsaluelemek teszik igazán hatékonnyá és tartóssá a falzsaluzat rendszert. Legyen szó zsalutábláról, dokatábláról, U profilról vagy állítható fallemezről, mindegyik elem kulcsszerepet játszik abban, hogy a zsalurendszer gyorsan, pontosan és költséghatékonyan működjön. A modern építkezések során a megbízható födémtámaszok és zsaluelemek használata nemcsak időt és pénzt takarít meg, hanem a minőség garanciáját is jelenti. Ha fontos a stabilitás és a tartósság, érdemes a Legnotre rendszereit választani, ahol minden falzsaluzat elem a hosszú távú biztonságot és hatékonyságot szolgálja.
