Falzsalu összeszerelése lépésről lépésre: elemek és menet
Lépésről lépésre útmutató építkezőknek
A falzsalu összeszerelése hat lépésből áll: indítóelemek lerakása, lemeztávtartók kiosztása, zsalutáblák beállítása, U-profilok rögzítése ékkel, sarok- és fallemezek elhelyezése, végül a ferdetámaszos rögzítés. Ehhez nyolc elemtípus kell, amelyeket az 1. részben mutatunk be. A falzsalu összeszerelése kulcsfontosságú lépés a monolitikus falak betonozásának előkészítésében. Ha a zsalurendszer telepítése nem precíz, az az egész szerkezet pontosságát és tartósságát veszélyeztetheti. Ebben a cikkben bemutatjuk lépésről lépésre, hogyan építsd fel hatékonyan a falzsalu szerkezetet - a zsalutáblák (dokatáblák), U-profilok, távtartók és állítható elemek helyes alkalmazásával –, hogy a kivitelezés gyors, biztonságos és hibamentes legyen.

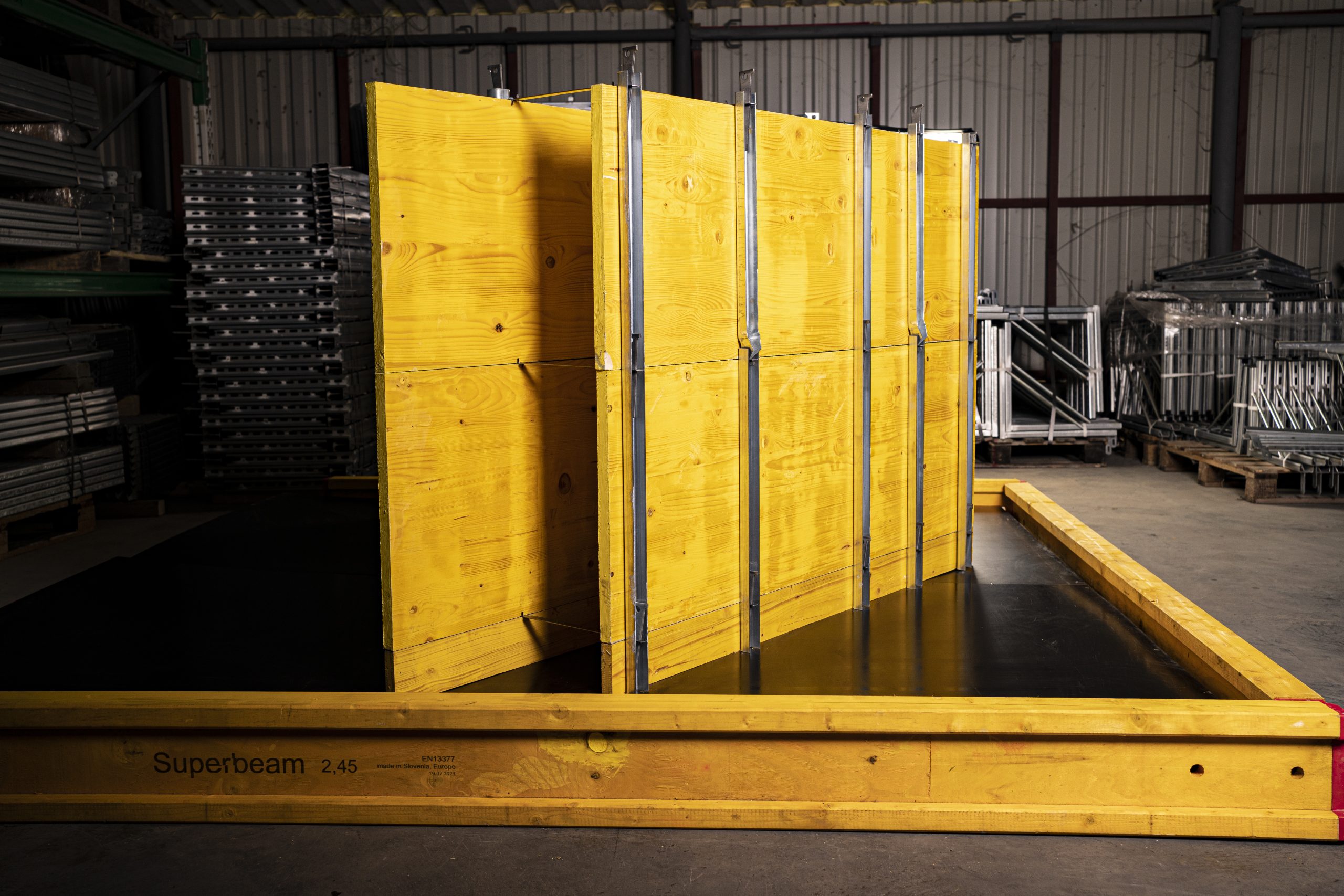

1. rész - A kétoldali falzsalu rendszer elemei
Egy kétoldali falzsaluhoz nyolc elemtípus kell: 21 vagy 27 mm-es zsaluhéj, kezdő és toldó U-profil, állítható fallemez és saroklemez, acéllemez távtartó (egyenes és sarok), ék, valamint ferdetámasz. Az alábbiakban elemenként bemutatjuk, mire valók és hogyan kapcsolódnak egymáshoz; a 2. részben az összeszerelés lépései következnek.
1. Zsaluhéj
A zsalutábla - más néven dokatábla vagy zsaluhéj - az egyik legfontosabb eleme a zsalurendszereknek. Ezek a speciális, több rétegből ragasztott fa- vagy kompozit táblák közvetlenül érintkeznek a friss betonnal, és kialakítják annak végső felületét. A zsalutábla fő előnye a nagy teherbírás, a méretpontosság és a többszöri felhasználhatóság. A jó minőségű dokatáblák ellenállnak a nedvességnek és a mechanikai igénybevételnek, így hosszú élettartamú, költséghatékony megoldást nyújtanak fal-, födém- vagy pillérzsaluzatok készítésénél.
Fontos tudnivalók:
- Kétoldali falzsaluzáshoz 21 és 27 mm vastag zsaluhéj is használható különböző hosszúságokban (150-200-250-300 cm).
- A zsalutáblákat vízszintesen, élére állítva használjuk a rendszerben
- A zsalutábla vastagsága határozza meg, hogy milyen sűrűn kell elhelyezni az U profilokat a megfelelő stabilitás érdekében!
2. U-profilok
Az U-profil a falzsalu rendszerek egyik alapvető acél kiegészítő eleme, amely a zsalutáblák (dokatáblák, zsaluhéjak) megtámasztására és rögzítésére szolgál. Feladata, hogy a táblákat szilárdan összefogja, így biztosítva a rendszer stabilitását és a betonozás közbeni pontos geometriát. A galvanizált acélból készült U profil nagy teherbírást, hosszú élettartamot és többszöri felhasználhatóságot kínál. Egyszerűen szerelhető, ékekkel rögzíthető, és kulcsszerepet játszik a falzsaluzat gyors, biztonságos felépítésében.
U profilok (kompatibilisek a 21 és 27 mm-es zsaluhéj vastagsággal):
Többlyukú multiprofil (sűrűbb lyuktávolság biztosítja az egyedi zsalumagasságot)
U PROFILOK FUNKCIÓ SZERINT
Indító (kezdő) profil:
A zsaluzat építésekor először egymással szemben 10 cm magas kezdő deszkákat helyezünk el. Ezek megtámasztására szolgál az indító profil túllógása!
Indító profil méretek:
- Galvanizált U profil 63 cm
- Galvanizált U profil 113 cm
- Galvanizált U profil 163 cm
Toldó profil:
A galvanizált U profilok, melyek az indító profilok toldására szolgálnak, egymás fölé helyezzük folytatólagosan és ék segítségével fixáljuk őket
Toldó profil méretek:
- Galv. U profil 50 cm
- Galv. U profil 100 cm
- Galv. U profil 150 cm
Kampós (toldó) U profil:
A kampós (toldó) U profil ugyanazt a szerepet tölti be, mint a hagyományos U profil a falzsalu rendszerekben: a zsalutáblák összefogását és stabil rögzítését biztosítja. A különbség a kampós vég kialakításában van, amelyet az alatta lévő profilban elhelyezett lemez távtartóba akasztunk. Ez a megoldás egyszerűsíti a szerelést, mert nincs szükség ék használatára. Masszív, galvanizált acélból készül, így erős, tartós és többször felhasználható elem a falzsaluzatok kivitelezésénél.
A kampós végét akasztjuk bele az alatta lévő profilba elhelyezett lemez távtartóba. Ennek használatakor ékre nincs szükség a rögzítéshez.
Kampós toldó profil méretek:
- Galv. kampós U profil 50 cm
- Galv. kampós U profil 100 cm
- Galv. kampós U profil 150 cm
Melyik az indító és melyik a toldó U profil?
Az indító és toldó elemeket legegyszerűbben úgy tudjuk megkülönböztetni, hogy az indító elemek mérete 3-ra végződik. A falzsalu indításához használatos indítólemezek (deszkák) közvetlenül a talajra kerülnek. Erre helyezzük el az első lemez távtartót és a hozzá tartozó éket, amely rögzíti a következő táblát is. Az indító profil így rátakar az indító elemre is, amely azt stabillá teszi.
Ebből adódik, hogy az indító profilok mérete 13 cm-rel hosszabb mint a toldóké.
A toldó profilok méretüket tekintve pontosan kiadják az 50 cm zsaluhéj szélességét, amelyet közrefog. Ezekből létezik „U" végű és kampós is.
TÖBBLYUKÚ PROFIL FUNKCIÓJA
Két egymásba csúsztatható „U" alakú profilból áll így egyedi zsalumagasságokhoz alkalmazható.
- C-Profil (6 cm széles): 6/120 cm és 6/165 cm
- Omega profil (8 cm széles): 8/120 cm és 8/165 cm
A két profilt egymásba csúsztatjuk, ami felkerül a zsaluhéjra függőlegesen és egészen addig toljuk, ahol a két zsaluhéj találkozik egymással.
Betonban maradó távtartót használunk hozzá, aminek a végét átdugjuk a profilon és ékes szorítással rögzítjük a táblához.
Mindkét megoldás stabil és biztonságos.
3. Állítható fallemez
Hosszanti toldásnál, a zsalutábla darabolása helyett jobb megoldást jelent az állítható fallemez használata.
Két zsaluhéj közé helyezzük, melynek peremébe pontosan illeszkedik a zsalutábla és a toldani kívánt szélességre húzzuk, de maximum 45 cm-ig.
Fontos: A fallemez peremszélessége 27 mm, így kizárólag a 27 mm zsaluhéj vastagsággal használható.
4. Állítható saroklemez
Belső sarkok kialakítása esetén használjuk ezzel biztosítva a pontos méret kialakítását a táblák vágása nélkül (pl.: akna belső zsaluzata)
Toldási szélessége: 0 - 40 cm
Fontos: A saroklemez peremszélessége 27 mm, így kizárólag a 27 mm zsaluhéj vastagsággal használható.
5. Acéllemez távtartók
A kétoldali falzsaluzathoz egyedi kialakítású lemez távtartókat használunk.
A távtartók típus szerint:
- „A" típus 27 mm vastagságú zsaluhéjjal
- „B" típus 21 mm vastagságú zsaluhéjjal
A lemeztávtartós zsaluzat megengedett frissbeton-nyomását a gyártói adatlap adja meg; a betonozási sebességet ehhez kell igazítani.
Méret szerint 10 cm-től 100 cm-ig terjedő hosszban elérhető, 5 cm-es ugrásokkal.
Stabil szerkezetet biztosít.
6. Sarok acéllemez távtartók
A saroklemez rögzítéséhez, a speciálisan kialakított sarok U profilt és sarok acéllemez távtartót használjuk.
7. Ék
A lemez távtartókba helyezve az U profilokat rögzíti a zsaluhéjhoz.
Hossza: 12,5 cm
8. Ferdetámasz
A zsaluzat oldalirányú megtámasztására szolgál.
A ferdetámaszok elhelyezésének távolsága függ a zsaluzat magasságától és a falvastagságtól egyaránt.
Különböző méretekben elérhető.
Mindkét vége csuklós pántban végződik.
2. rész - Összeszerelés lépésről lépésre
FONTOS!
Zsaluzás megkezdésekor kezeljünk le minden zsaluelemet formaleválasztó olajjal!
Összeszerelési lépések

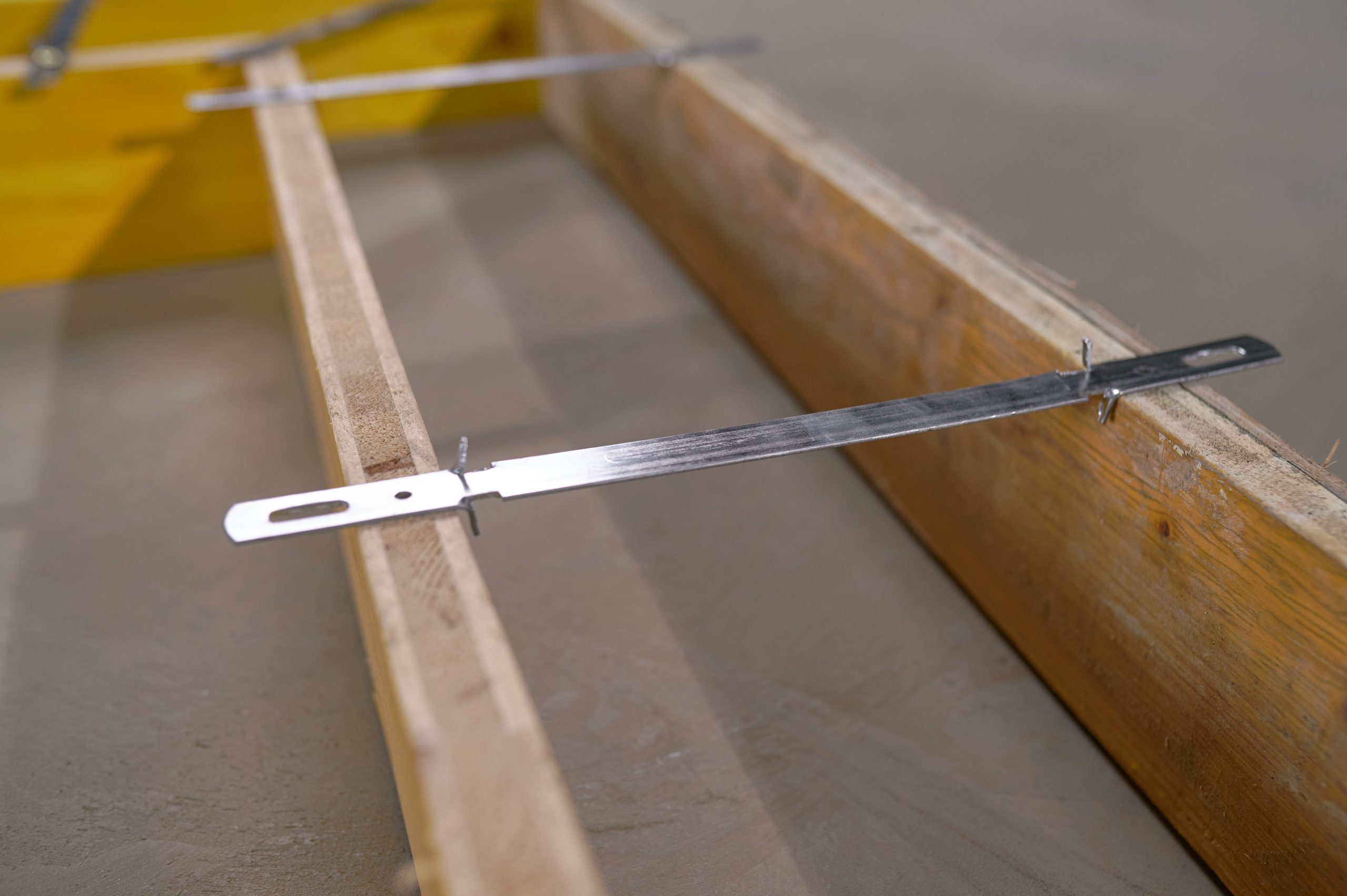

Indítóelemek elhelyezése
Helyezze a földre az indítóelemeket, mindkét oldalról. (Indítólemezeket készíthetünk zsalutáblából, amelyet kb. 10 cm szélesre vágunk, de használható 10 cm széles deszka is.)
Lemeztávtartók elhelyezése
Helyezze el az első sor lemeztávtartót megfelelő kiosztásban (max. 50 cm távolságra egymástól, de pontos meghatározást találsz erről katalógusunkban).

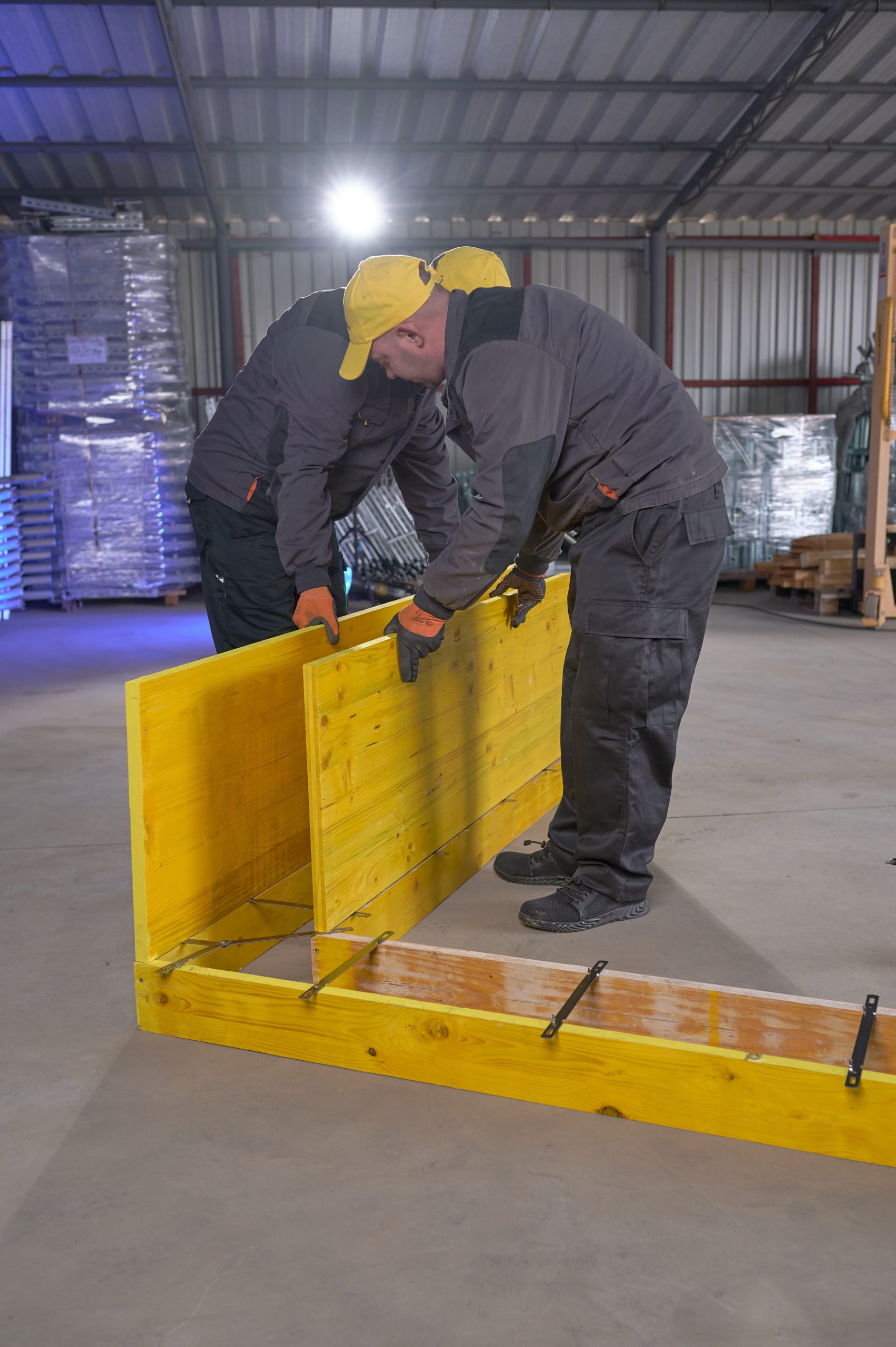

Zsalutáblák elhelyezése
Helyezze el az első sor három rétegű zsalutáblát és a második sor lemeztávtartót.

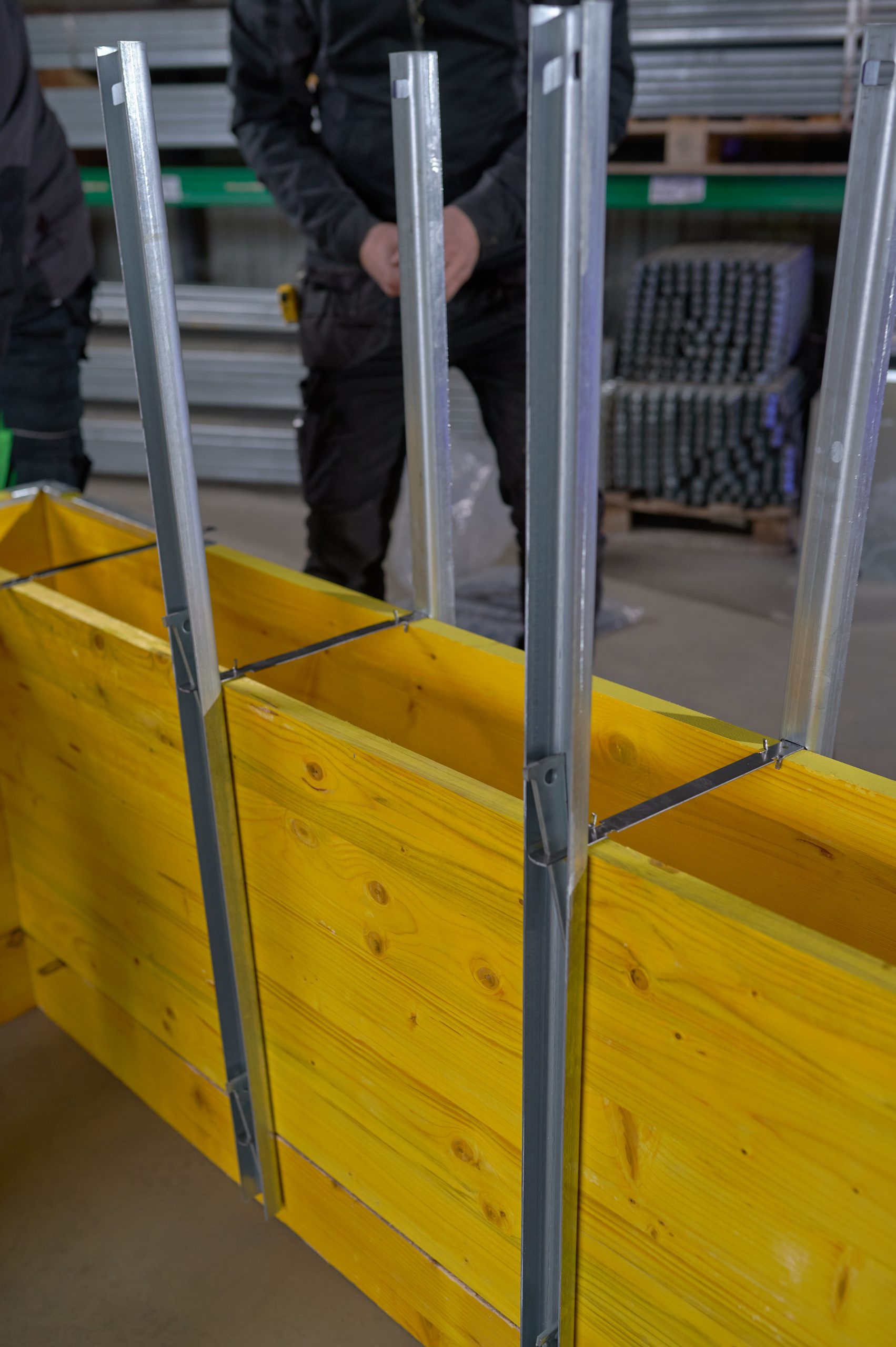

U profilok rögzítése
Az „U" profilokat az ékek segítségével rögzítse a zsalutáblához.
Megjegyzés: Táblák hosszirányú toldásánál mindkét oldalra szükséges „U" profilokat elhelyezni a toldástól max 5 cm-re

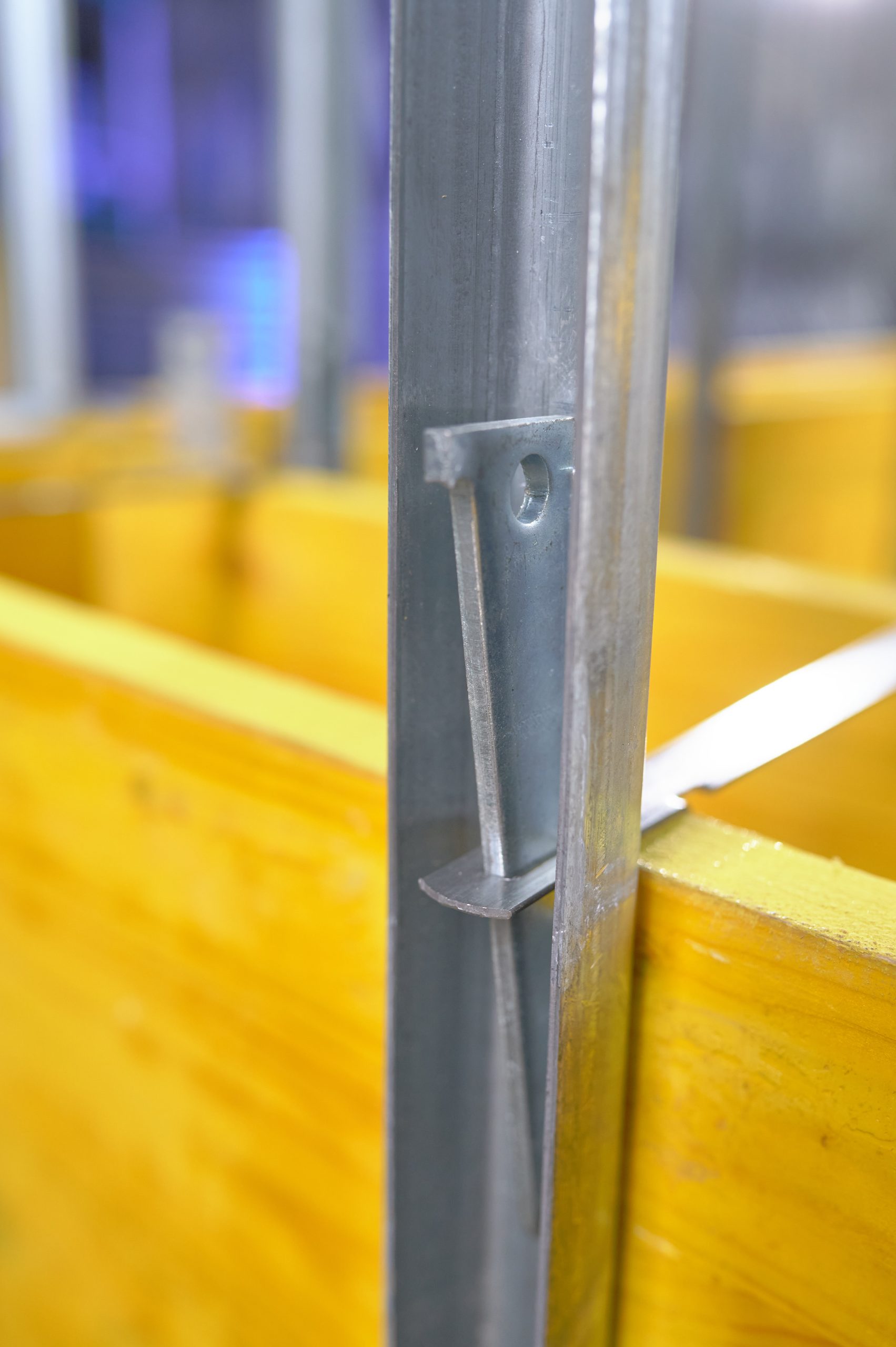

Sarok és fallemezek elhelyezése
Szükség esetén helyezzük el a sarok és fallemezeket annak érdekében, hogy a táblákat ne kelljen szabni, vágni. Ezáltal felesleges hulladék nem képződik és ugyanazokat a táblákat többször is fel tudjuk használni!

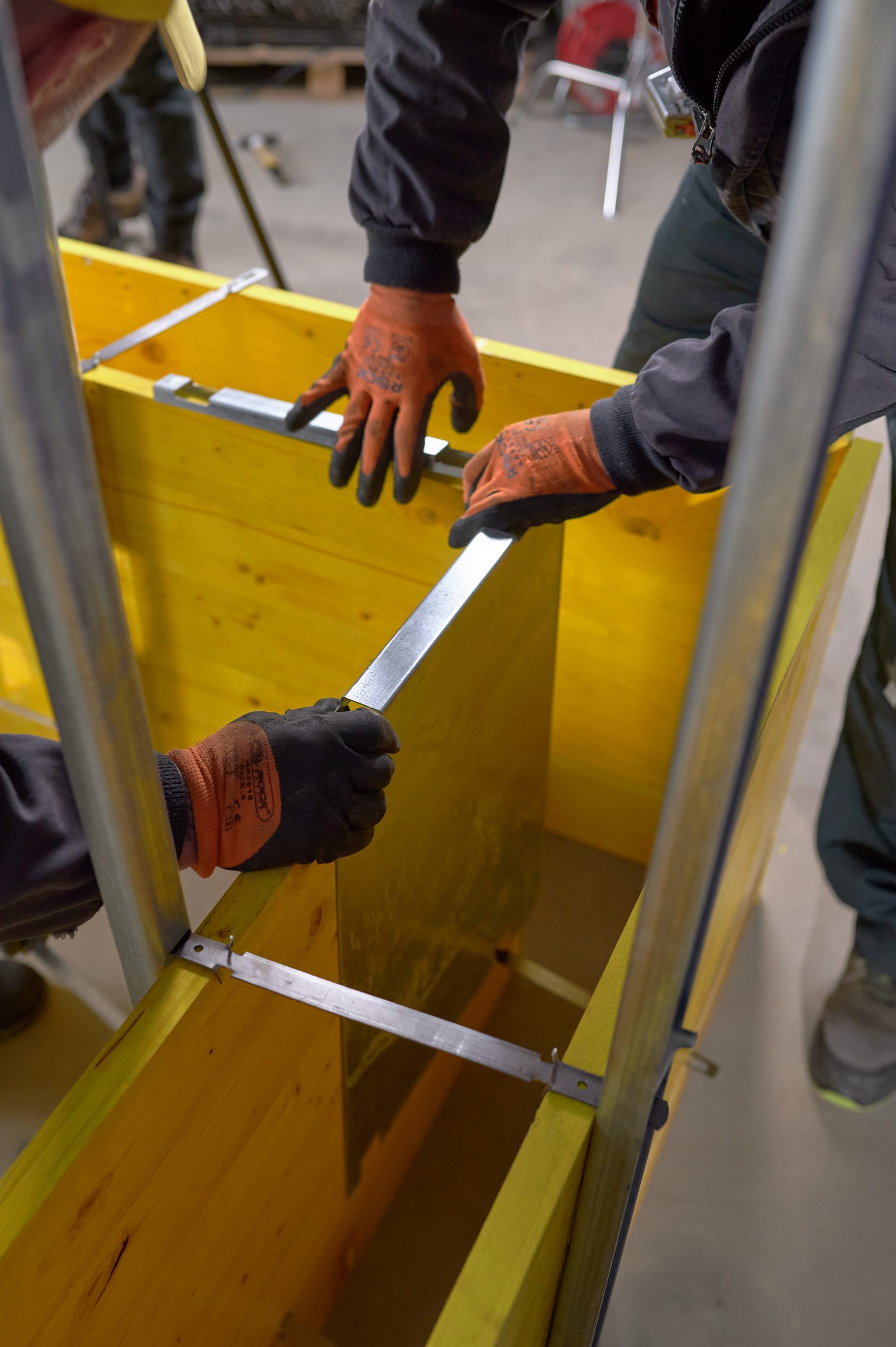

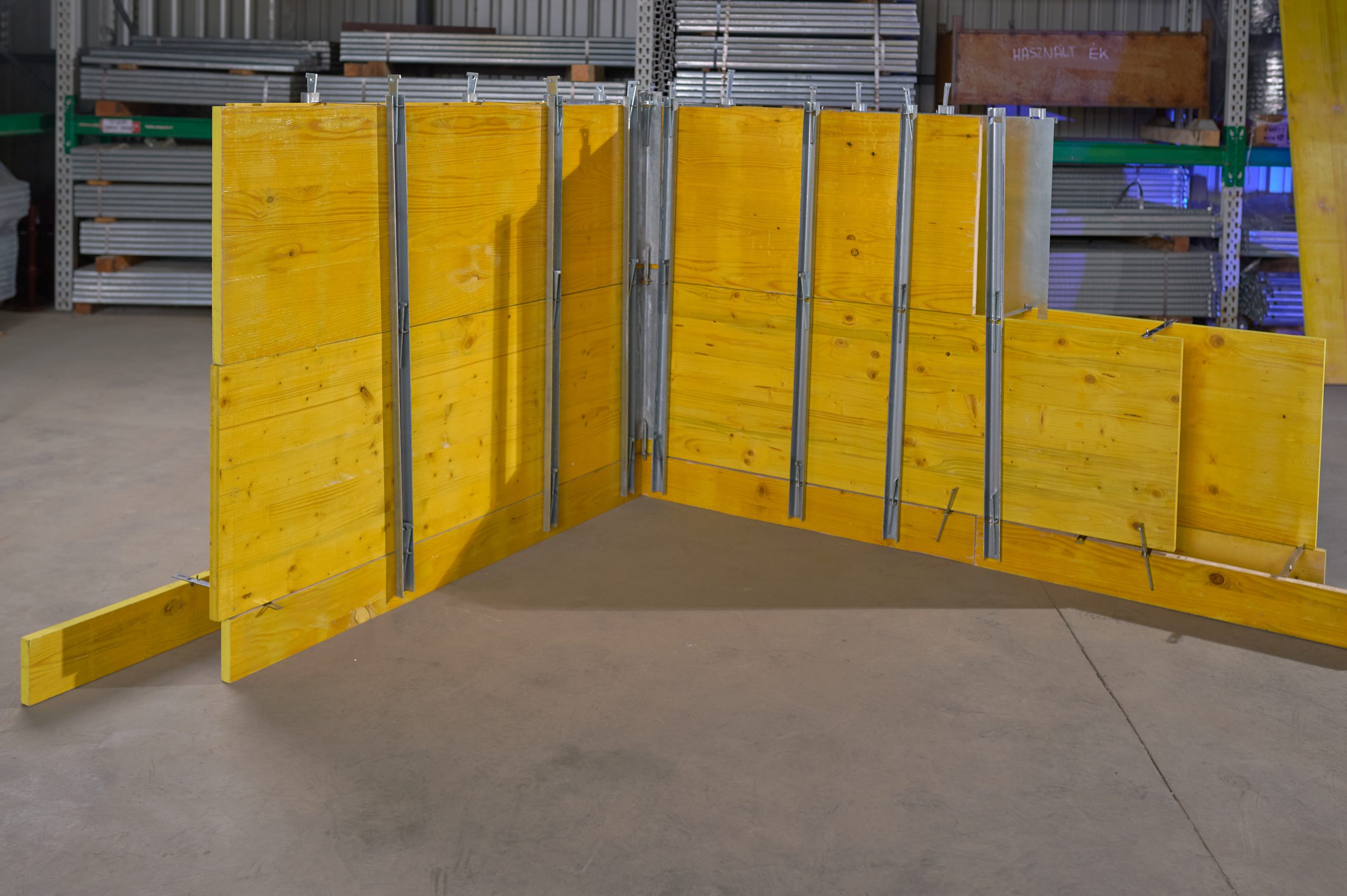

Végső rögzítés
Rögzítse ékekkel az utolsó sor távtartót is, hogy a zsaluzat megkapja végső stabilitását!
Fontos: A zsaluzat felállítása után nagyon fontos, hogy ferdetámasszal oldalsó támasztást biztosítsunk a szerkezetnek, mely rendkívül fontos a beton öntésekor és bedolgozásakor, hogy a szerkezet teljesen függőleges maradjon.
Zsaluzat kibontása
Fontos, hogy a kibontást felülről kezdjük és lefelé haladjunk.
- Az ékeket alulról felfelé kiütjük így az ékes szorítás megszűnik.
- Ezután az „U" profilokat könnyen el lehet távolítani
- Következő lépésben már a zsaluhéjakat könnyedén le tudjuk bontani a felületről.
Karbantartási tanács
A zsaluzat kibontása után fontos, hogy a zsaluelemeket megtisztítsuk és formaleválasztó olajjal minden oldalról lekezeljük.
Az elemek rendeltetésszerű használata és rendszeres ápolása időtállóbbá teszi a zsalurendszert.
Összefoglalás
A falzsalu sikeres összeszerelése precíz tervezést, jól illeszkedő zsaluelemeket és átgondolt kivitelezést igényel. A zsalutáblák (dokatáblák) pontos pozicionálása, a megfelelő U-profilok és kampós toldók alkalmazása, valamint a leesésvédelmi és rögzítési lépések helyes végrehajtása garantálja, hogy a zsalurendszer stabil, teherbíró és hosszú távon megbízható legyen. A munkafolyamat optimalizálása, a komponensek tudatos használata és a szakszerű szerelés nemcsak a betonozás sikerét támogatja, hanem az építési költségek és kockázatok minimalizálását is szolgálja.
