Milyen elemek szükségesek egy födémrendszer összeállításához?
Teljes körű szakmai útmutató építkezőknek
A födémzsaluzás az építőipari kivitelezés egyik legfontosabb munkafolyamata, hiszen ez adja meg az alapot a födémszerkezethez. A megfelelő alkatrészek kiválasztása és pontos összeállítása nélkül a zsaluzat nem lesz biztonságos és gazdaságos. Ebben a cikkben bemutatjuk, milyen elemek szükségesek egy komplett födémrendszerhez – a födémtámasztól kezdve a villásfejen, H20-as gerendán és póklábon át egészen a zsaluhéjakig.
Ha szeretnél átlátható, gyakorlati útmutatót kapni a födémzsalu helyes összeállításáról, valamint tippeket a stabilitás és a teherbírás biztosítására, akkor jó helyen jársz!
1.) Födémtámaszok
A Legnotre födémtámaszok széles választékot kínálnak. Fontos tudnunk, hogy mekkora terhelésnek lesz kitéve a födémzsaluzat. Az egyszerűbb festett támasztékoktól egészen a D-E kategóriás típusokig tudunk megoldást nyújtani az igények alapján. A teherbírással kapcsolatos információkat megtalálja online Katalógusunkban.
Fontos tudnivalók:
- A födémtámasz esetén a hagyományos lábak mellett a villás típusát is tudjuk biztosítani
- A villás típus kiváltja a villásfej használatát
- Különböző teherbírási kategóriák elérhetőek
2.) Villásfej
A hagyományos födémtámaszhoz szükséges a villásfej, melybe a H 20-as gerendát helyezzük el.
Alkalmazás: A villásfej biztosítja a biztonságos kapcsolatot a födémtámasz és a H20-as gerenda között, lehetővé téve a gerenda pontos pozicionálását és stabil megtámasztását.

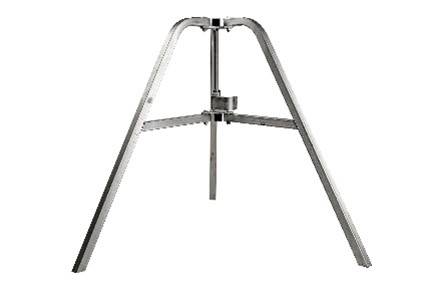

3.) Hárompontos saroktámasz (pókláb)
A pókláb a födémtámaszok stabilitását segíti elő. Elsősorban a csomópontokhoz használt támaszokhoz használjuk.
Működés: Miután a póklábat kinyitjuk, egy rögzítő pánt biztosítja, hogy a födémtámasz stabilan álljon.
Előnyök:
- Növeli a födémtámaszok stabilitását
- Megakadályozza a támaszok eldőlését
- Különösen fontos a csomópontoknál
- Egyszerűen felszerelhető és állítható
4.) H 20-as gerendák
A Legnotre H 20-as gerendáink az EN13377 szerinti tanúsítvánnyal rendelkeznek, mely szükséges az építőiparban való használathoz. Felületkezelt, lucfenyőből készült minőségi fagerendák, melyek standard és egyedi méretben is kaphatók.
Gerendák kiosztása: A gerendák kiosztásával kapcsolatban tekintse meg a katalógusunkban található táblázatot, mely pontosan feltünteti a fő-, és fióktartók pontos távolságát.
Elérhető méretek:
- Legkisebb méretünk: 1,95 m
- Leghosszabb: 5,90 m
- Standard és egyedi méretek
- EN13377 tanúsítvány
5.) Zsaluhéj
Födémzsaluzáshoz kétféle zsaluhéjat tudunk biztosítani, 21mm és 27 mm-es vastagságban és különböző hosszúságokban.
Fontos tudnivalók:
- A zsaluhéjakat a fióktartók irányára merőlegesen kell felhelyezni
- A zsaluhéjak vastagsága és a fióktartók sűrűsége szigorúan összefügg egymással
- Vékonyabb táblavastagságnál több gerendát kell elhelyezni
Elérhető vastagságok:
- 21 mm - sűrűbb gerendakiosztást igényel
- 27 mm - ritkább gerendakiosztás elegendő
Födémzsalu összeszerelése
Kevésszámú kiegészítőből áll, melyet kézzel nagyon könnyű mozgatni. Nem kell hozzá gépi segítség!
Összeszerelési lépések:
- A Hárompontos saroktámaszokat a megfelelő távolságokban helyezze el.
- A födémtámaszokat rögzítse a saroktámasszal.
- Helyezze bele a koronát a támaszba.
- A főtartó gerendákat engedje bele a tartóvillába.
- Helyezze a fióktartó gerendákat a főtartó gerendákra.
- A megfelelő zsalutáblákat helyezze a gerendákra úgy, hogy az a teljes zsaluzandó felületet lefedje.
⚠️ Biztonsági előírások
- Figyeljen arra, hogy a födémzsaluzat az előírásnak megfelelő ideig legyen bent a betonozás után!
- A födémtámaszokat az előírások szerint sűrítse be. Ez a zsaluzat megtartását és stabilitását szolgálja.
Összefoglalás
A födémzsaluzás sikerének alapja a megfelelő elemek összehangolt használata. A födémtámaszok, a villásfejek, a hárompontos saroktámaszok, a H20-as gerendák és a különböző vastagságú zsaluhéjak együtt biztosítják a szerkezet stabilitását és a biztonságos munkavégzést. Az összeállítás lépései egyszerűek, gépi segítség nélkül is könnyen elvégezhetők, mégis masszív és tartós rendszert eredményeznek. Ha odafigyelünk a gerendák kiosztására, a zsaluhéjak helyes elrendezésére, valamint a támaszok megfelelő sűrítésére, akkor hosszú távon is megbízható zsaluzatot kapunk, amely megkönnyíti a kivitelezést és növeli a hatékonyságot.
